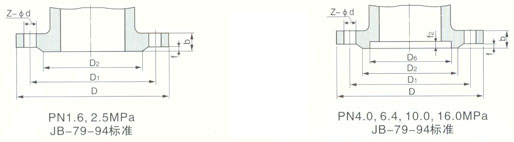

ZCS(ZCK)系列電磁閥:法蘭標準一
公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 尺寸(mm) 公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 尺寸(mm)
D D1 D2 b f z-φd D D1 D2 b f z-φd
1.6 15 95 65 45 14 2 4-14 2.5 10 90 60 40 16 2 4-14
20 105 75 55 14 2 4-14 15 95 65 45 16 2 4-14
25 115 85 65 14 2 4-14 20 105 75 55 16 2 4-14
32 135 100 78 16 2 4-18 25 115 85 65 16 2 4-14
40 145 110 85 16 3 4-18 32 135 100 78 18 2 4-18
50 160 125 100 16 3 4-18 40 145 110 85 18 3 4-18
65 180 145 120 18 3 4-18 50 160 125 100 20 3 4-18
80 195 160 135 20 3 8-18 65 180 145 120 22 3 8-18
100 215 180 155 20 3 8-18 80 195 160 135 22 3 8-18
125 245 210 185 22 3 8-18 100 230 190 160 24 3 8-23
150 280 240 210 24 3 8-23 125 270 220 188 28 3 8-25
200 335 295 265 26 3 12-23 150 300 250 218 30 3 8-25
250 405 355 320 30 3 12-25 200 360 310 278 34 3 12-25
300 460 410 375 30 4 12-25 250 425 370 332 36 3 12-30
350 520 470 435 34 4 16-25 300 485 430 390 40 4 16-30
400 580 525 485 36 4 16-30 350 550 490 448 44 4 16-34
450 640 585 545 40 4 20-30 400 610 550 505 48 4 16-34
500 705 650 608 44 4 20-34 450 660 600 555 50 4 20-34
600 840 770 718 48 5 20-41 500 730 660 610 52 4 20-41
700 910 840 788 50 5 24-41 600 840 770 718 56 5 20-41
800 1020 950 898 52 5 24-41 700 955 875 815 60 5 24-48
900 1120 1050 998 54 5 28-41 800 1070 990 930 64 5 24-48
1000 1255 1170 1110 56 5 28-48 900 1180 1090 1025 66 5 28-54
1200 1485 1390 1325 58 5 32-54 1000 1305 1210 1140 68 5 28-58
1200 1525 1420 1350 72 5 32-58

公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 尺寸(mm) 公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 尺寸(mm)
D D1 D2 D6 b f f2 z-φd D D1 D2 D6 b f f2 z-φd
4.0 10 90 60 40 35 16 2 4 4-14 6.4 80 210 170 140 121 30 3 4 8-23
15 95 65 45 40 16 2 4 4-14 100 250 200 168 150 32 3 4.5 8-25
20 105 75 55 51 16 2 4 4-14 125 295 240 202 176 36 3 4.5 8-30
25 115 85 65 58 16 2 4 4-14 150 340 280 240 204 38 3 4.5 8-34
32 135 100 78 66 18 2 4 4-18 200 405 345 300 260 44 3 4.5 12-34
40 145 110 85 76 18 3 4 4-18 250 470 400 352 313 48 3 4.5 12-41
50 160 125 100 88 20 3 4 4-18 300 530 460 412 364 54 4 4.5 16-41
65 180 145 120 110 22 3 4 8-18 350 595 525 475 422 60 4 5 16-41
80 195 160 135 121 22 3 4 8-18 400 670 585 525 474 66 4 5 46-48
100 230 190 160 150 24 3 4.5 8-23 10.0 10 100 70 50 35 20 2 4 4-14
125 270 220 188 176 28 3 4.5 8-25 15 105 75 55 40 20 2 4 4-14
150 300 250 218 204 30 3 4.5 8-25 20 125 90 68 51 22 2 4 4-18
200 375 320 282 260 38 3 4.5 12-30 25 135 100 78 58 24 2 4 4-18
250 445 385 345 313 42 3 4.5 12-34 32 150 110 82 66 24 2 4 4-23
300 510 450 408 364 46 4 4.5 16-34 40 165 125 95 76 26 3 4 4-23
350 570 510 465 422 52 4 5 16-34 50 195 145 112 88 28 3 4 4-25
400 655 585 535 474 58 4 5 16-41 65 220 170 138 110 32 3 4 8-25
500 755 670 612 576 62 4 5 20-48 80 230 180 148 121 34 3 4 8-25
600 890 795 730 678 62 5 6 20-54 100 265 210 172 150 38 3 4.5 8-30
700 995 900 835 768 68 5 6 24-54 125 310 250 210 176 42 3 4.5 8-34
800 1135 1030 960 876 76 5 6 24-58 150 350 290 250 204 46 3 4.5 12-34
6.4 10 100 70 50 35 18 2 4 4-14 200 430 360 312 260 54 3 4.5 12-41
15 105 75 55 40 18 2 4 4-14 250 500 430 382 313 60 3 4.5 12-41
20 125 90 68 51 20 2 4 4-18 300 585 500 442 364 70 4 4.5 16-48
25 135 100 78 58 22 2 4 4-18 16.0 10 110 75 52 40 24 2 4 4-18
32 150 110 82 66 24 2 4 4-23 15 110 75 52 40 24 2 4 4-18
40 165 125 95 76 24 3 4 4-23 20 130 90 62 51 26 2 4 4-23
50 175 135 105 88 26 3 4 4-23 25 140 100 72 58 28 2 4 4-23
65 200 160 130 110 28 3 4 8-23 32 165 115 85 66 30 2 4 4-25
40 175 125 92 76 32 3 4 4-27
50 215 165 132 88 36 3 4 8-25
[來源：原創(chuàng)] [作者：閥門專家] [日期：10-09-10] [熱度：]
