平行式雙閘板閘閥:參數三

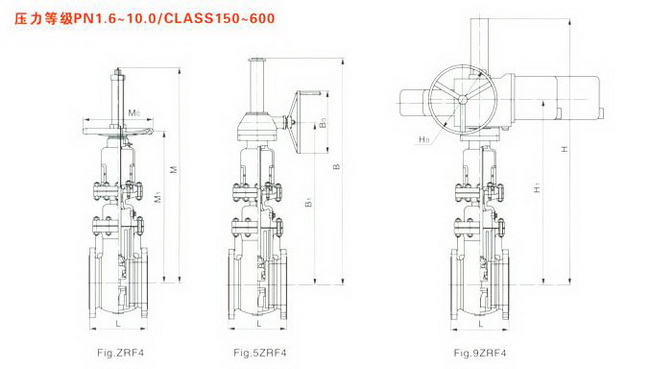

主要外形尺寸和重量

PN1.6、2.5CLASS150
規格 L(RF) L(BW) 手動 齒輪傳動 電動* 重量**(kg) 扭矩(N.m)
mm in M MI Mo B BI Bo H HI Ho
5O 2 178 216 475 360 250 - - - 690 572 200 23 18
65 21/2 190 241 535 425 300 - - - 747 637 200 29 37
80 3 203 283 600 460 300 - - - 811 672 200 38 46
100 4 229 305 700 535 350 - - - 968 795 508 50 55
150 6 287 403 910 685 350 - - - 1170 945 508 105 72
200 8 292 419 1095 815 350 1235 900 305 1355 1075 508 176 132
250 10 330 457 1370 965 450 1510 1050 3O5 1630 1095 305 250 194
300 12 356 5O2 1470 1100 500 1610 1185 305 1730 1230 305 286 266
350 14 381 572 1730 1250 600 1890 1345 458 2020 1417 305 525 372
400 16 408 610 1870 1375 650 9030 147O 458 2160 1532 305 750 528
45O 18 432 560 2185 1485 700 2415 1625 458 2500 1651 305 860 672
5O0 20 457 711 2335 1575 800 2565 1715 458 2650 1741 305 1070 540
600 24 508 813 2815 1995 1000 3O45 2135 458 3130 2161 457 1460 1212
7O0 28 610 914 - - - - - - 363O 247O 457 2160 1872
8O0 32 650 955 - - - - - - 4135 2933 610 2618 2580
9O0 36 513 1016 - - - - - - 46O5 326O 610 - 3492

PN4.0 CLASS300
規格 L(RF) L(BW) 手動 齒輪傳動 電動* 重量**(kg) 扭矩(N.m)
M MI Mo B B1 Bo H H1 Ho
mm in
50 2 241 241 535 425 300 - - - 747 572 200 55 22
55 21/2 216 216 475 36O 200 - - - 69O 637 20O - 46
80 3 283 283 600 46O 300 - - - 86O 720 508 68 65
lO0 4 305 305 700 535 350 - - - 96O 795 508 88 88
150 6 403 403 910 685 350 - - - 1170 945 508 110 108
200 8 419 419 1095 815 350 1235 90O 305 1355 945 305 205 170
250 10 457 457 1370 965 450 1510 1050 305 1630 1095 305 280 269
300 12 502 5O2 1470 1100 500 1610 1185 305 1760 1257 305 385 337
350 14 762 762 1730 1250 600 1890 1345 458 2O20 1407 305 485 532
400 16 838 838 1870 1375 650 2030 1470 458 6185 1541 305 - 678
45O 18 914 914 2185 1485 700 2415 1525 458 2500 1651 305 - 912
5OO 20 991 991 2335 1575 800 2565 1715 458 2695 1757 457 - 1140
6OO 24 1143 1143 2815 1995 1000 3045 2135 458 3175 2177 457 - 1812
70O 28 1346 1346 - - - - - - 3670 2606 510 - 276O
80O 82 1524 1524 - - - - - - 4135 2933 610 - 3804
9O0 36 1727 1727 - - - - - - 4673 3317 610 - 5340
注：*電動裝置可根據客戶需要選型
**表中所列重量為光桿、無導流孔型重量，不包含驅動裝置。
