平行式單閘板閘閥:參數四

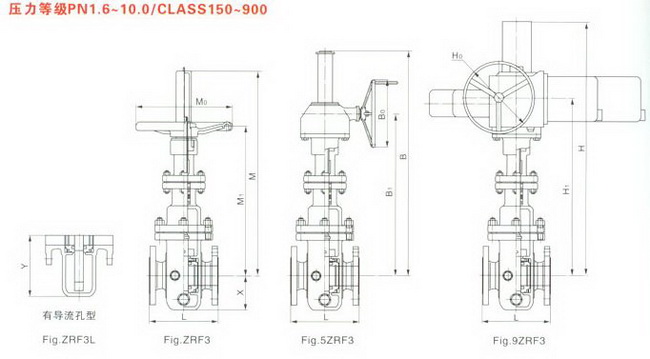

主要外形尺寸和重量 PN1.6、2.5 CLASS150
| 規格 |
L(RF) |
L(BW) |
手動 |
齒輪傳動 |
電動*** |
X |
Y |
重量****(kg) |
扭矩 |
| mm |
in |
M |
M1 |
Mo |
B |
B1 |
Bo |
H |
H1 |
Ho |
BW |
RF |
(N.m) |
| 25 |
1 |
127 |
127 |
278 |
220 |
200 |
- |
- |
- |
- |
- |
- |
60 |
90 |
- |
- |
- |
| 32 |
11/4 |
140 |
140 |
350 |
270 |
200 |
- |
- |
- |
- |
- |
- |
70 |
105 |
- |
- |
- |
| 40 |
11/2 |
155 |
165 |
435 |
335 |
250 |
- |
-- |
- |
- |
- |
- |
75 |
115 |
- |
- |
14 |
| 50 |
2 |
178 |
216 |
475 |
360 |
250 |
- |
- |
- |
690 |
572 |
200 |
80 |
122 |
48 |
54 |
15 |
| 65 |
21/2 |
190 |
241 |
535 |
425 |
300 |
- |
- |
- |
747 |
637 |
200 |
90 |
152 |
59 |
70 |
31 |
| 80 |
3 |
203 |
283 |
600 |
460 |
300 |
- |
- |
- |
812 |
672 |
200 |
100 |
178 |
63 |
73 |
38 |
| 100 |
4 |
229 |
305 |
700 |
535 |
350 |
- |
- |
- |
960 |
795 |
508 |
110 |
220 |
73 |
85 |
46 |
| 150 |
6 |
267 |
403 |
910 |
685 |
350 |
- |
- |
- |
1170 |
945 |
508 |
145 |
345 |
158 |
180 |
60 |
| 200 |
8 |
292 |
419 |
1095 |
815 |
350 |
1235 |
900 |
305 |
1355 |
1075 |
508 |
170 |
420 |
264 |
300 |
110 |
| 250 |
10 |
330 |
457 |
1370 |
965 |
450 |
1510 |
1050 |
305 |
1630 |
1095 |
305 |
210 |
495 |
290 |
329 |
162 |
| 300 |
12 |
356 |
502 |
1470 |
1100 |
500 |
1610 |
1185 |
305 |
1730 |
1230 |
305 |
240 |
600 |
400 |
455 |
222 |
| 350 |
14 |
381 |
572 |
1730 |
1250 |
600 |
1890 |
1345 |
458 |
2020 |
1417 |
305 |
265 |
640 |
619 |
704 |
310 |
| 400 |
16 |
406 |
610 |
1870 |
1375 |
650 |
2030 |
1470 |
458 |
2160 |
1532 |
305 |
290 |
720 |
869 |
987 |
440 |
| 450 |
18 |
432 |
660 |
2185 |
1485 |
700 |
2415 |
1625 |
458 |
2500 |
1651 |
305 |
325 |
796 |
1115 |
1267 |
560 |
| 500 |
20 |
457 |
711 |
2335 |
1575 |
800 |
2565 |
1715 |
458 |
2650 |
1741 |
305 |
360 |
875 |
1435 |
1631 |
700 |
| 600 |
24 |
505 |
613 |
2815 |
1995 |
1000 |
3045 |
2135 |
456 |
3130 |
2161 |
457 |
425 |
1250 |
2310 |
2625 |
1010 |
| 700 |
28 |
610 |
914 |
- |
- |
- |
- |
- |
- |
3630 |
2470 |
457 |
455 |
1250 |
3203 |
3640 |
1560 |
| 800 |
32 |
660 |
965 |
- |
- |
- |
- |
- |
- |
4135 |
2933 |
610 |
505 |
1370 |
4540 |
5159 |
2150 |
| 900 |
36 |
711/813* |
1015 |
- |
- |
- |
- |
- |
- |
4605 |
3260 |
610 |
545 |
1500 |
6209 |
7056 |
2910 |
| 1000* |
40 |
811 |
- |
- |
- |
- |
- |
- |
- |
5140 |
3645 |
610 |
610 |
1670 |
7293 |
6088 |
3920 |
注：*尺寸813僅為CLASS150的結構長度
**CLASS150的管道閥門無此規定
***電動裝置可根據客戶需要選型
****表中所列重量為光桿、150Lb無導流孔型重量，不包含驅動裝置
