MP型磁力驅動循環泵|結構圖尺寸圖
MP型磁力驅動循環泵結構圖：
磁力驅動循環泵運轉是在連軸上和葉輪上分別裝配有磁性材料而互相吸引偶合，無需配以傳統機械軸封，因而是完全密封的。電動機轉動扭力是通過主動磁及及從動磁的引力帶動葉片工作運轉。現今慣用的磁力驅動泵極大的缺點是在缺液情況下絕對嚴禁運轉否則整機將毀壞，給使用者增添不必要的麻煩和煩惱。"申銀泵業"的磁力驅動泵則不必為此擔心。它采選了一種特別設計的特配方陶瓷作軸承，具有極強的耐磨性和抗腐蝕性，使其先進性能和質量安全得以絕對的保證。
磁力驅動循環泵概用無軸封設計，完全避免了傳統機械軸封泵存在的液體泄漏引起的腐蝕后污染的缺陷，是工業設備上最理想的液體輸送泵。
|
部 件
1、固定螺線及墊圈
2、泵殼
3、泵軸
4、葉輪
5、被動磁鐵
6、密封圈
7、隔離套
8、主動磁鐵
9、電機
|
材 料
不銹鋼
聚炳烯增強玻璃纖維
氧化鋁陶瓷
聚炳烯增強玻璃纖維
鍶鐵氧體
氟橡膠
聚炳烯增強玻璃纖維
鍶鐵氧體
|
|

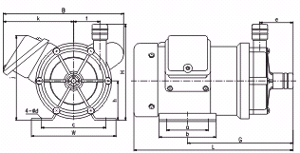

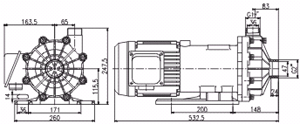

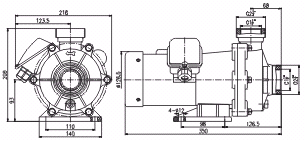

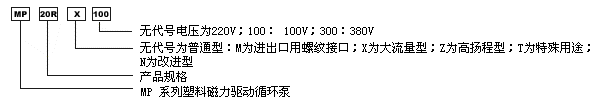

外形安裝尺寸：
|
型 號
|
a
|
b
|
c
|
d
|
e
|
f
|
G
|
h
|
H
|
W
|
L
|
|
MP-15R
|
49
|
63
|
68
|
6
|
38
|
23
|
121
|
45
|
100
|
82
|
196.5
|
|
MP-15RN
|
49
|
63
|
68
|
6
|
39.5
|
24.5
|
117.5
|
46
|
100
|
82
|
180
|
|
MP-20R
|
30
|
50
|
68
|
5.5
|
38.5
|
28.5
|
131.5
|
56
|
116
|
85
|
209
|
|
MP-20RZ
|
30
|
50
|
68
|
5.5
|
40
|
40
|
134
|
56
|
126
|
85
|
212
|
|
MP-20RM
|
30
|
50
|
68
|
5.5
|
34
|
28.5
|
127
|
56
|
117
|
85
|
204.5
|
|
MP-30R
|
40
|
64
|
100
|
9
|
48
|
30
|
166.5
|
60
|
130
|
120
|
249.5
|
|
MP-30RZ
|
40
|
64
|
100
|
9
|
40
|
40
|
151
|
60
|
130
|
120
|
234
|
|
MP-30RM
|
40
|
64
|
100
|
9
|
48
|
30
|
166.5
|
60
|
130
|
120
|
249.5
|
|
|
|
型 號
|
a
|
b
|
c
|
d
|
e
|
f
|
G
|
h
|
H
|
W
|
L
|
|
MP-20RX
|
30
|
50
|
68
|
5.5
|
46.5
|
-
|
143
|
56
|
130
|
85
|
220.5
|
|
MP-30RX
|
40
|
64
|
100
|
9
|
48
|
-
|
169.5
|
60
|
138
|
120
|
252.5
|
|
MP-40RX
|
40
|
64
|
100
|
9
|
48
|
-
|
170.5
|
60
|
138
|
120
|
277
|
|
|
型 號
|
a
|
b
|
c
|
d
|
e
|
f
|
G
|
h
|
H
|
W
|
L
|
B
|
J
|
K
|
|
MP-40R
|
40
|
64
|
100
|
9
|
48
|
30
|
167.5
|
60
|
130
|
120
|
274
|
-
|
118
|
60
|
|
MP-40RM
|
40
|
64
|
100
|
9
|
48
|
30
|
167.5
|
60
|
130
|
120
|
274
|
-
|
118
|
60
|
|
MP-55R
|
40
|
64
|
100
|
9
|
56.5
|
43
|
198.5
|
65.5
|
161
|
120
|
275
|
-
|
140
|
54
|
|
MP-55RZ
|
40
|
64
|
100
|
9
|
56.5
|
43
|
198.5
|
65.5
|
161
|
120
|
275
|
-
|
140
|
54
|
|
MP-70R
|
70
|
96
|
108
|
9.5
|
55.75
|
44
|
177
|
66
|
161
|
142
|
267
|
202
|
142
|
118
|
|
MP-70RM
|
70
|
96
|
108
|
9.5
|
52.75
|
44
|
174
|
66
|
156
|
142
|
264
|
202
|
142
|
118
|
|
MP-100R
|
70
|
100
|
110
|
9
|
66
|
44
|
195.5
|
74
|
174
|
156
|
322
|
202
|
150
|
118
|
|
MP-100RM
|
70
|
100
|
110
|
9
|
66
|
44
|
195.5
|
74
|
174
|
156
|
322
|
202
|
150
|
118
|
|
MP-100RX
|
70
|
100
|
110
|
9
|
63
|
40
|
196.5
|
74
|
174
|
156
|
323
|
205
|
167
|
124
|
|
MP-120R
|
98
|
130
|
110
|
12
|
80
|
51
|
184.5
|
93
|
208
|
140
|
359
|
216
|
187
|
123
|
|
型 號
|
a
|
b
|
c
|
e
|
f
|
G
|
h
|
H
|
W
|
L
|
J
|
K
|
|
MPH-400
|
98
|
130
|
110
|
80
|
51
|
188
|
94
|
209
|
140
|
384
|
183
|
128
|
|
MPH-401
|
130
|
175
|
130
|
98
|
57.5
|
244
|
114
|
247
|
160
|
475
|
208
|
137
|
|
1、螺紋接口式泵性能及安裝尺寸同軟管接口式泵；
3、MHP-400磁力泵裝配的電動機可選配IEC標準尺寸71的
0.37kW法蘭接口的電動機
5、G=英國直管螺紋規格；
|
2、MP-120RT磁力泵接口全新設計，裝拆方便快捷，適合
于家庭觀賞魚或海鮮養殖等行業；
4、MPH-401磁力泵裝配的電動機可選配IEC標準尺寸80的
0.75kW法蘭接口的電動機。
6、規格和尺寸如有更改恕不另行通知。
|
